Fresa Assemblata Multitagliente con Disco da Taglio per Nido D'Ape
Sviluppata per offrire una versatilità senza precedenti nelle lavorazioni più complesse su strutture a nido d'ape (Nomex, Kevlar o alluminio), questa soluzione introduce un'architettura modulare ad altissimo rendimento. La fresa si presenta con la collaudata geometria del corpo multitagliente con rompitruciolo, ma si evolve in un sistema completamente assemblato composto da tre elementi distinti: gambo di guida, corpo fresante e disco da taglio inferiore.
La peculiarità di questo sistema risiede nella flessibilità operativa, grazie alla possibilità di configurare l'utensile con tre diverse tipologie di disco a seconda del materiale e del tipo di finitura richiesti:
- La versione dentata (77SUPD): per la lavorazione di anime in alluminio a densità elevata.
- La versione liscia (77SUPL): per tutte le densità di Kevlar e Nomex e per anime in alluminio a media densità.
- La versione piana (77SUPP):per la lavorazione di materiali per anime a nido d’ape a densità mista con linee di incollaggio in resina epossidica dura.
Una volta combinati, i tre elementi vengono saldamente bloccati in testa tramite una vite di serraggio ad alta resistenza, garantendo una rigidità strutturale pari a quella di un utensile monolitico. Questa sinergia consente al disco di incidere nettamente la base della cella mentre il corpo multitagliente ne profila le pareti, azzerando le bave, eliminando qualsiasi rischio di sfilacciamento e impedendo il collasso flessionale del nido d'ape.

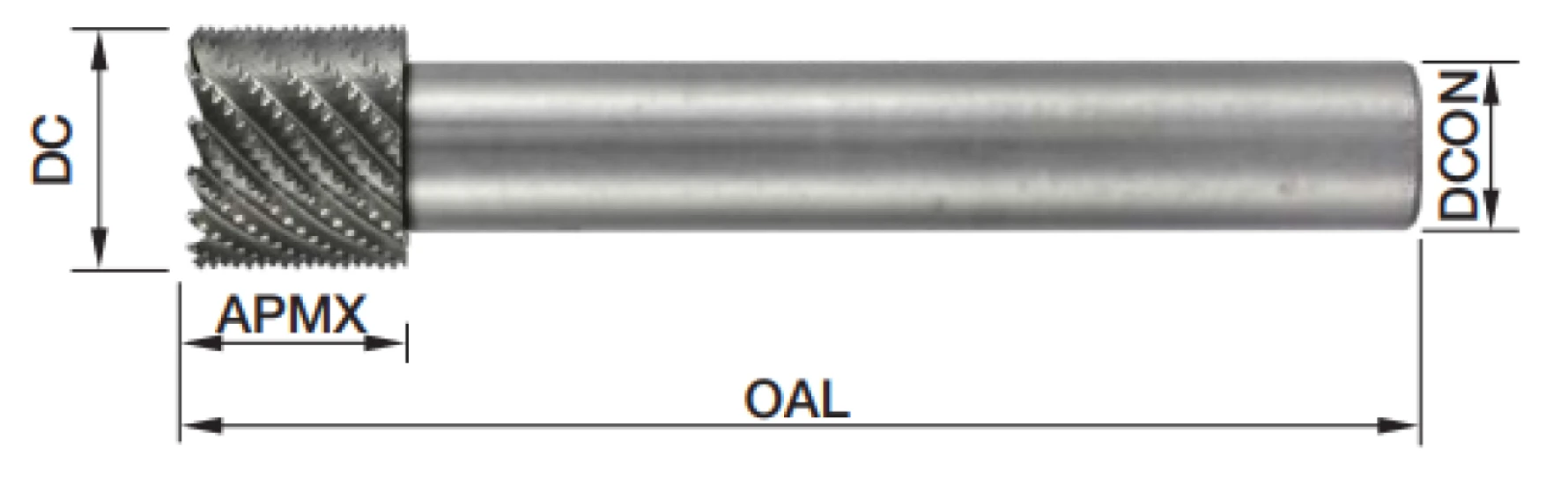

| Cod. articolo | Descr. articlo | Tipologia | DC | OAL / L1 | DCON / D2 | APMX / L2 | DN | α |
|---|---|---|---|---|---|---|---|---|
| 0C12078023M4 | Shank Only | 12.00 | 12.00 | 78.00 | ||||
| 0C12089714M4 | Shank Only | 12.00 | 12.00 | 89.00 | ||||
| 0C12089717M4 | Shank Only | 12.00 | 12.00 | 89.00 | ||||
| 0GD130390°D | Plate Only | 13.00 | 3.00 | |||||
| 0GD130390°L | Plate Only | 13.00 | 3.00 | |||||
| 0GD130390°P | Plate Only | 13.00 | 3.00 | |||||
| 0GD2103120°D | Plate Only | 21.00 | 3.00 | |||||
| 0GD2103120°L | Plate Only | 21.00 | 3.00 | |||||
| 0GD2103120°P | Plate Only | 21.00 | 3.00 | |||||
| 0GD2503120°D | Plate Only | 25.00 | 3.00 | |||||
| 0GD2503120°L | Plate Only | 25.00 | 3.00 | |||||
| 0GD2503120°P | Plate Only | 25.00 | 3.00 | |||||
| 0GD4703120°D | Plate Only | 47.00 | 3.00 | |||||
| 0GD4703120°L | Plate Only | 47.00 | 3.00 | |||||
| 0GD4703120°P | Plate Only | 47.00 | 3.00 | |||||
| 77SUP.1226 | Cutter Only | 12.00 | 26.00 | 50.00 | ||||
| 77SUP.2020 | Cutter Only | 20.00 | 20.00 | 50.00 | ||||
| 77SUP.2417 | Cutter Only | 24.00 | 17.00 | 50.00 | ||||
| 77SUP.4417 | Cutter Only | 44.00 | 17.00 | 50.00 | ||||
| 77SUPD.120122683 | Composed Tool | Shank + Plate + Cutter | 12.00 | 83.00 | 12.00 | 26.00 | 50.00 | |
| 77SUPD.2001220100 | Composed Tool | Shank + Plate + Cutter | 20.00 | 100.00 | 12.00 | 20.00 | 50.00 | |
| 77SUPD.2401217100 | Composed Tool | Shank + Plate + Cutter | 24.00 | 100.00 | 12.00 | 17.00 | 50.00 | |
| 77SUPD.4401217100 | Composed Tool | Shank + Plate + Cutter | 44.00 | 100.00 | 12.00 | 17.00 | 50.00 | |
| 77SUPL.120122683 | Composed Tool | Shank + Plate + Cutter | 12.00 | 83.00 | 12.00 | 26.00 | 50.00 | |
| 77SUPL.2001220100 | Composed Tool | Shank + Plate + Cutter | 20.00 | 100.00 | 12.00 | 20.00 | 50.00 | |
| 77SUPL.2401217100 | Composed Tool | Shank + Plate + Cutter | 24.00 | 100.00 | 12.00 | 17.00 | 50.00 | |
| 77SUPL.4401217100 | Composed Tool | Shank + Plate + Cutter | 44.00 | 100.00 | 12.00 | 17.00 | 50.00 | |
| 77SUPP.120122683 | Composed Tool | Shank + Plate + Cutter | 12.00 | 83.00 | 12.00 | 26.00 | 50.00 | |
| 77SUPP.2001220100 | Composed Tool | Shank + Plate + Cutter | 20.00 | 100.00 | 12.00 | 20.00 | 50.00 | |
| 77SUPP.2401217100 | Composed Tool | Shank + Plate + Cutter | 24.00 | 100.00 | 12.00 | 17.00 | 50.00 | |
| 77SUPP.4401217100 | Composed Tool | Shank + Plate + Cutter | 44.00 | 100.00 | 12.00 | 17.00 | 50.00 |
