Per le velocità di taglio e parametri di lavoro vedere pagina dedicata
WKN - Tronco-Conica Senza Tagliente Frontale
La lima rotativa Forma WKN esibisce una geometria a cono rovesciato (più larga in testa e stretta sul gambo) con la superficie frontale completamente liscia. È concepita specificamente per la lavorazione di scanalature interne, sottosquadri e code di rondine. Il design privo di tagliente in testa agisce come una guida di sicurezza: permette di spianare e rifinire le pareti laterali delle cavità senza il rischio di intaccare o rovinare il fondo del pezzo.
Tagliente Tipo (Descrizione Taglienti e Materiali)
Composizione: codice/tagliente (esempio: 4933/4)
* Nota: I taglienti tipo /2 e /5 non sono standard e sono fornibili con minimo d'ordine
Codice: 39
Codice: 39
Idoneo per
P
Acciaio Generico
M
Acciaio inossidabile
N
Alluminio e Leghe di alluminio
N
Rame e Leghe di Rame
K
Ghisa
H
Acciai Temprati
S
Superleghe resistenti al calore

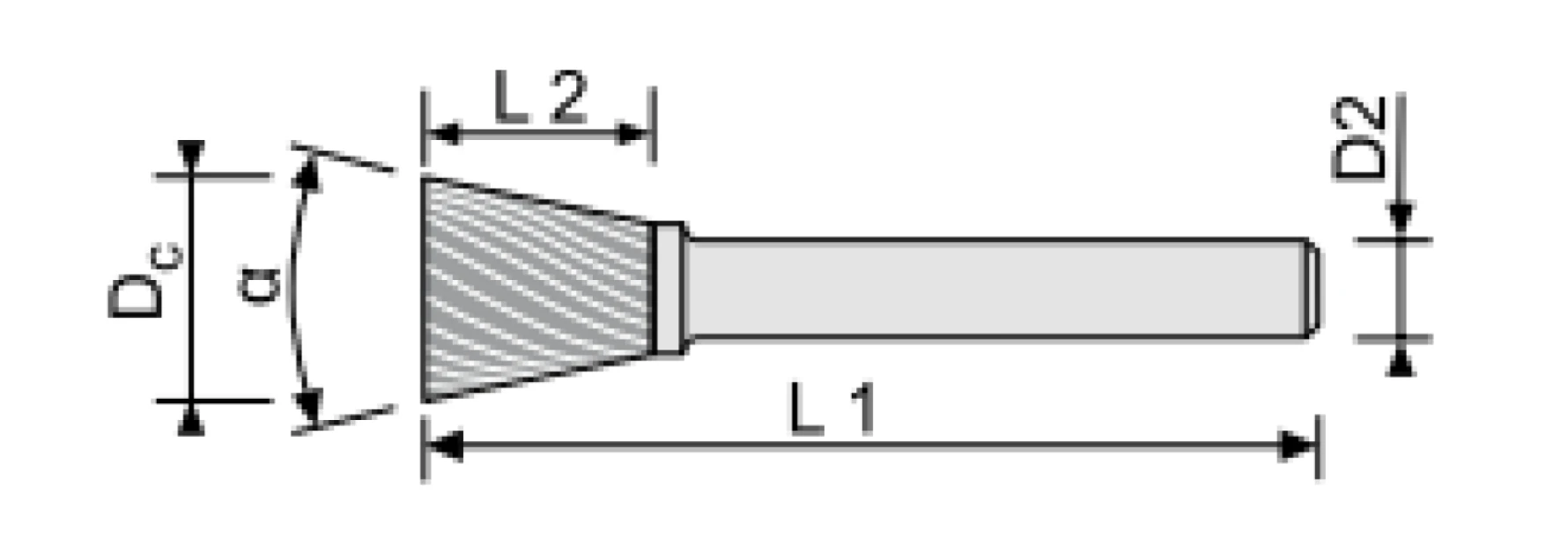

DC
OAL / L1
APMX / L2
| Cod. articolo | Descr. articlo | Tipologia | DC | OAL / L1 | DCON / D2 | APMX / L2 | α |
|---|---|---|---|---|---|---|---|
| 390406/1 | Ø4x7x50 ØG.6 WKN | solid | 4.00 | 50.00 | 6.00 | 7.00 | 10.00 |
| 390406/3 | Ø4x7x50 ØG.6 WKN | solid | 4.00 | 50.00 | 6.00 | 7.00 | 10.00 |
| 390406/4 | Ø4x7x50 ØG.6 WKN | solid | 4.00 | 50.00 | 6.00 | 7.00 | 10.00 |
| 390406/6 | Ø4x7x50 ØG.6 WKN | solid | 4.00 | 50.00 | 6.00 | 4.00 | 10.00 |
| 390606/1 | Ø6x7x50 ØG.6 WKN | solid | 6.00 | 50.00 | 6.00 | 7.00 | 10.00 |
| 390606/3 | Ø6x7x50 ØG.6 WKN | solid | 6.00 | 50.00 | 6.00 | 7.00 | 10.00 |
| 390606/4 | Ø6x7x50 ØG.6 WKN | solid | 6.00 | 50.00 | 6.00 | 7.00 | 10.00 |
| 390606/6 | Ø6x7x50 ØG.6 WKN | solid | 6.00 | 50.00 | 6.00 | 6.00 | 10.00 |
| 390806/1 | Ø8x8x53 ØG.6 WKN | brazed | 8.00 | 53.00 | 6.00 | 8.00 | 10.00 |
| 390806/3 | Ø8x8x53 ØG.6 WKN | brazed | 8.00 | 53.00 | 6.00 | 8.00 | 10.00 |
| 390806/4 | Ø8x8x53 ØG.6 WKN | brazed | 8.00 | 53.00 | 6.00 | 8.00 | 10.00 |
| 390806/6 | Ø8x8x53 ØG.6 WKN | brazed | 8.00 | 53.00 | 6.00 | 8.00 | 10.00 |
| 391006/1 | Ø10x13x58 ØG.6 WKN | brazed | 10.00 | 55.00 | 6.00 | 13.00 | 10.00 |
| 391006/3 | Ø10x13x58 ØG.6 WKN | brazed | 10.00 | 55.00 | 6.00 | 13.00 | 10.00 |
| 391006/4 | Ø10x13x58 ØG.6 WKN | brazed | 10.00 | 55.00 | 6.00 | 13.00 | 10.00 |
| 391006/6 | Ø10x13x58 ØG.6 WKN | brazed | 10.00 | 55.00 | 6.00 | 10.00 | 10.00 |
| 391206/1 | Ø12x13x58 ØG.6 WKN | brazed | 12.00 | 57.00 | 6.00 | 13.00 | 20.00 |
| 391206/3 | Ø12x13x58 ØG.6 WKN | brazed | 12.00 | 57.00 | 6.00 | 13.00 | 20.00 |
| 391206/4 | Ø12x13x58 ØG.6 WKN | brazed | 12.00 | 57.00 | 6.00 | 13.00 | 20.00 |
| 391206/6 | Ø12x13x58 ØG.6 WKN | brazed | 12.00 | 57.00 | 6.00 | 12.00 | 20.00 |
| 391606/1 | Ø16x13x58 ØG.6 WKN | brazed | 16.00 | 61.00 | 6.00 | 13.00 | 20.00 |
| 391606/3 | Ø16x13x58 ØG.6 WKN | brazed | 16.00 | 61.00 | 6.00 | 13.00 | 20.00 |
| 391606/4 | Ø16x13x58 ØG.6 WKN | brazed | 16.00 | 61.00 | 6.00 | 13.00 | 20.00 |
| 391606/6 | Ø16x13x58 ØG.6 WKN | brazed | 16.00 | 61.00 | 6.00 | 16.00 | 20.00 |
| 392006/1 | Ø20x13x58 ØG.6 WKN | brazed | 20.00 | 65.00 | 6.00 | 13.00 | 30.00 |
| 392006/3 | Ø20x13x58 ØG.6 WKN | brazed | 20.00 | 65.00 | 6.00 | 13.00 | 30.00 |
| 392006/4 | Ø20x13x58 ØG.6 WKN | brazed | 20.00 | 65.00 | 6.00 | 13.00 | 30.00 |
| 392006/6 | Ø20x13x58 ØG.6 WKN | brazed | 20.00 | 65.00 | 6.00 | 20.00 | 30.00 |
| 392008/1 | Ø20x13x58 ØG.8 WKN | brazed | 20.00 | 65.00 | 8.00 | 13.00 | 30.00 |
| 392008/3 | Ø20x13x58 ØG.8 WKN | brazed | 20.00 | 65.00 | 8.00 | 13.00 | 30.00 |
| 392008/4 | Ø20x13x58 ØG.8 WKN | brazed | 20.00 | 65.00 | 8.00 | 13.00 | 30.00 |
| 392008/6 | Ø20x13x58 ØG.8 WKN | brazed | 20.00 | 65.00 | 8.00 | 20.00 | 30.00 |
| 4933/3 | Ø3x7x40 ØG.3 WKN | solid | 3.00 | 40.00 | 3.00 | 7.00 | 10.00 |
| 4933/4 | Ø3x7x40 ØG.3 WKN | solid | 3.00 | 40.00 | 3.00 | 7.00 | 10.00 |
| 4933/6 | Ø3x7x40 ØG.3 WKN | solid | 3.00 | 40.00 | 3.00 | 7.00 | 10.00 |
| 4943/3 | Ø4x7x42 ØG.3 WKN | brazed | 4.00 | 42.00 | 3.00 | 7.00 | 10.00 |
| 4943/4 | Ø4x7x42 ØG.3 WKN | brazed | 4.00 | 42.00 | 3.00 | 7.00 | 10.00 |
| 4943/6 | Ø4x7x42 ØG.3 WKN | brazed | 4.00 | 42.00 | 3.00 | 7.00 | 10.00 |
| 4953/3 | Ø5x7x42 ØG.3 WKN | brazed | 5.00 | 42.00 | 3.00 | 7.00 | 10.00 |
| 4953/4 | Ø5x7x42 ØG.3 WKN | brazed | 5.00 | 42.00 | 3.00 | 7.00 | 10.00 |
| 4953/6 | Ø5x7x42 ØG.3 WKN | brazed | 5.00 | 42.00 | 3.00 | 7.00 | 10.00 |
| 4963/3 | Ø6x7x42 ØG.3 WKN | brazed | 6.00 | 42.00 | 3.00 | 7.00 | 10.00 |
| 4963/4 | Ø6x7x42 ØG.3 WKN | brazed | 6.00 | 42.00 | 3.00 | 7.00 | 10.00 |
| 4963/6 | Ø6x7x42 ØG.3 WKN | brazed | 6.00 | 42.00 | 3.00 | 7.00 | 10.00 |
