Per le velocità di taglio e parametri di lavoro vedere pagina dedicata

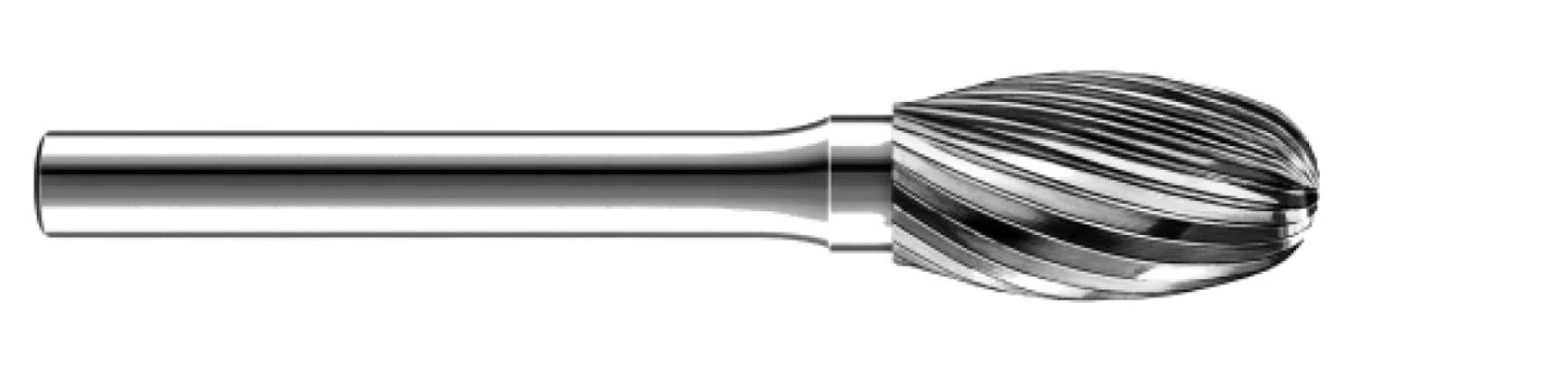

TRE - Ovale
La lima rotativa Forma TRE (a goccia) si distingue per una silhouette organica ed asimmetrica, un vero e proprio "jolly" geometrico progettato per adattarsi alle superfici più complesse. La sua conformazione fluida unisce in un unico utensile i vantaggi delle geometrie sferiche e ogivali: è perfetta per la modellazione tridimensionale, la finitura di stampi e la levigatura di raccordi concavi ad ampio raggio. Scegliere la forma a goccia significa ottimizzare i tempi di lavorazione, poiché permette di passare fluidamente dalla sgrossatura di cavità profonde alla finitura dei bordi senza mai dover cambiare accessorio.
Tagliente Tipo (Descrizione Taglienti e Materiali)
Composizione: codice/tagliente (esempio: 4733/4)
* Nota: I taglienti tipo /2 e /5 non sono standard e sono fornibili con minimo d'ordine
Codice: 37
Codice: 37
Idoneo per
P
Acciaio Generico
M
Acciaio inossidabile
N
Alluminio e Leghe di alluminio
N
Rame e Leghe di Rame
K
Ghisa
H
Acciai Temprati
S
Superleghe resistenti al calore

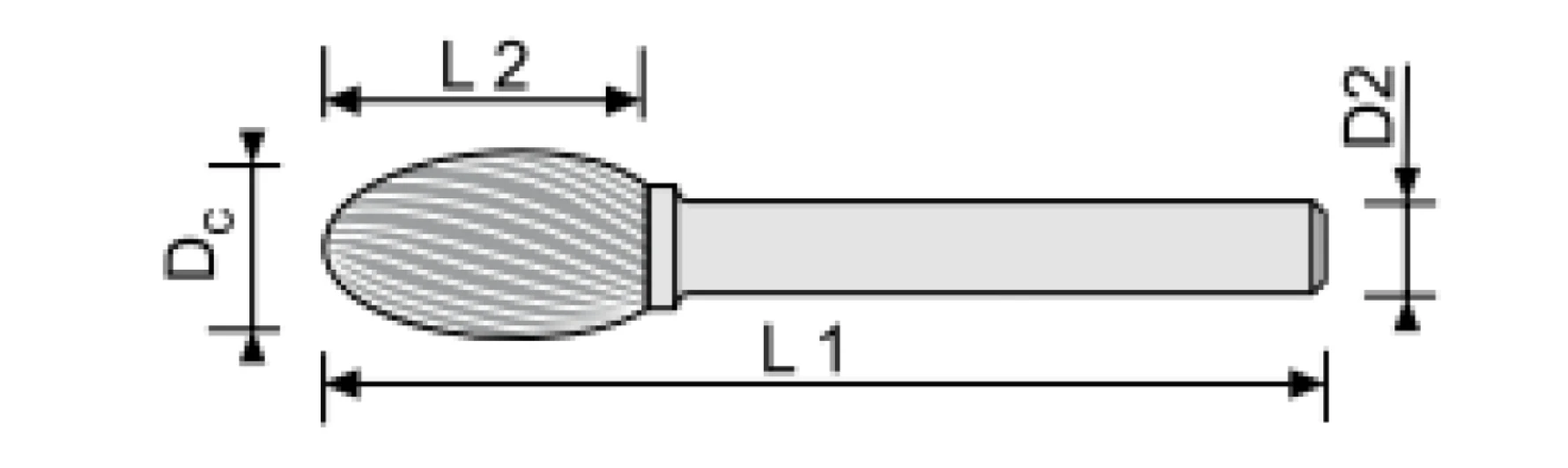

DC
OAL / L1
APMX / L2
| Cod. articolo | Descr. articlo | Tipologia | DC | OAL / L1 | DCON / D2 | APMX / L2 |
|---|---|---|---|---|---|---|
| 370406/1 | Ø4x7x50 ØG.6 R1.5 TRE | solid | 4.00 | 50.00 | 6.00 | 6.00 |
| 370406/3 | Ø4x7x50 ØG.6 R1.5 TRE | solid | 4.00 | 50.00 | 6.00 | 7.00 |
| 370406/4 | Ø4x7x50 ØG.6 R1.5 TRE | solid | 4.00 | 50.00 | 6.00 | 7.00 |
| 370406/6 | Ø4x7x50 ØG.6 R1.5 TRE | solid | 4.00 | 50.00 | 6.00 | 7.00 |
| 370606/1 | Ø6x10x50 ØG.6 R2.8 TRE | solid | 6.00 | 50.00 | 6.00 | 9.00 |
| 370606/3 | Ø6x10x50 ØG.6 R2.8 TRE | solid | 6.00 | 50.00 | 6.00 | 10.00 |
| 370606/3x100 | Ø6 ØG.6x100 TRE | brazed | 6.00 | 120.00 | 6.00 | 20.00 |
| 370606/3x150 | Ø6 ØG.6x150 TRE | brazed | 6.00 | 170.00 | 6.00 | 20.00 |
| 370606/3X300 | Ø6 ØG.6x300 TRE | brazed | 6.00 | 320.00 | 6.00 | 20.00 |
| 370606/4 | Ø6x10x50 ØG.6 R2.8 TRE | solid | 6.00 | 50.00 | 6.00 | 10.00 |
| 370606/4X100 | Ø6 ØG.6x100 TRE | brazed | 6.00 | 120.00 | 6.00 | 20.00 |
| 370606/4x150 | Ø6 ØG.6x150 TRE | brazed | 6.00 | 170.00 | 6.00 | 20.00 |
| 370606/4X300 | Ø6 ØG.6x300 TRE | brazed | 6.00 | 320.00 | 6.00 | 20.00 |
| 370606/6 | Ø6x10x50 ØG.6 R2.8 TRE | solid | 6.00 | 50.00 | 6.00 | 10.00 |
| 370606/6x100 | Ø6 ØG.6x100 TRE | brazed | 6.00 | 120.00 | 6.00 | 20.00 |
| 370606/6X150 | Ø6 ØG.6x150 TRE | brazed | 6.00 | 170.00 | 6.00 | 20.00 |
| 370606/6X300 | Ø6 ØG.6x300 TRE | brazed | 6.00 | 320.00 | 6.00 | 20.00 |
| 370806/1 | Ø8x13x58 ØG.6 R3.7 TRE | brazed | 8.00 | 59.00 | 6.00 | 13.00 |
| 370806/3 | Ø8x13x58 ØG.6 R3.7 TRE | brazed | 8.00 | 58.00 | 6.00 | 13.00 |
| 370806/3x100 | Ø8 ØG.6x100 TRE | brazed | 8.00 | 113.00 | 6.00 | 13.00 |
| 370806/3x150 | Ø8 ØG.6x150 TRE | brazed | 8.00 | 163.00 | 6.00 | 13.00 |
| 370806/3X300 | Ø8 ØG.6x300 TRE | brazed | 8.00 | 313.00 | 6.00 | 13.00 |
| 370806/4 | Ø8x13x58 ØG.6 R3.7 TRE | brazed | 8.00 | 58.00 | 6.00 | 13.00 |
| 370806/4X100 | Ø8 ØG.6x100 TRE | brazed | 8.00 | 113.00 | 6.00 | 13.00 |
| 370806/4X150 | Ø8 ØG.6x150 TRE | brazed | 8.00 | 163.00 | 6.00 | 13.00 |
| 370806/4X300 | Ø8 ØG.6x300 TRE | brazed | 8.00 | 313.00 | 6.00 | 13.00 |
| 370806/6 | Ø8x13x58 ØG.6 R3.7 TRE | brazed | 8.00 | 58.00 | 6.00 | 13.00 |
| 370806/6x100 | Ø8 ØG.6x100 TRE | brazed | 8.00 | 113.00 | 6.00 | 13.00 |
| 370806/6x150 | Ø8 ØG.6x150 TRE | brazed | 8.00 | 163.00 | 6.00 | 13.00 |
| 370806/6X300 | Ø8 ØG.6x300 TRE | brazed | 8.00 | 313.00 | 6.00 | 13.00 |
| 371006/1 | Ø10x16x61 ØG.6 R4 TRE | brazed | 10.00 | 61.00 | 6.00 | 16.00 |
| 371006/3 | Ø10x16x61 ØG.6 R4 TRE | brazed | 10.00 | 61.00 | 6.00 | 16.00 |
| 371006/3x100 | Ø10 ØG.6x100 TRE | brazed | 10.00 | 116.00 | 6.00 | 16.00 |
| 371006/3X150 | Ø10 ØG.6x150 TRE | brazed | 10.00 | 166.00 | 6.00 | 16.00 |
| 371006/3X300 | Ø10 ØG.6x300 TRE | brazed | 10.00 | 316.00 | 6.00 | 16.00 |
| 371006/4 | Ø10x16x61 ØG.6 R4 TRE | brazed | 10.00 | 61.00 | 6.00 | 16.00 |
| 371006/4x100 | Ø10 ØG.6x100 TRE | brazed | 10.00 | 116.00 | 6.00 | 16.00 |
| 371006/4X150 | Ø10 ØG.6x150 TRE | brazed | 10.00 | 166.00 | 6.00 | 16.00 |
| 371006/4X300 | Ø10 ØG.6x300 TRE | brazed | 10.00 | 316.00 | 6.00 | 16.00 |
| 371006/6 | Ø10x16x61 ØG.6 R4 TRE | brazed | 10.00 | 61.00 | 6.00 | 16.00 |
| 371006/6X100 | Ø10 ØG.6x100 TRE | brazed | 10.00 | 116.00 | 6.00 | 16.00 |
| 371006/6X150 | Ø10 ØG.6x150 TRE | brazed | 10.00 | 166.00 | 6.00 | 16.00 |
| 371006/6X300 | Ø10 ØG.6x300 TRE | brazed | 10.00 | 316.00 | 6.00 | 16.00 |
| 371206/1 | Ø12x20x65 ØG.6 R5 TRE | brazed | 12.00 | 66.00 | 6.00 | 20.00 |
| 371206/3 | Ø12x20x65 ØG.6 R5 TRE | brazed | 12.00 | 65.00 | 6.00 | 20.00 |
| 371206/3x100 | Ø12 ØG.6x100 TRE | brazed | 12.00 | 120.00 | 6.00 | 20.00 |
| 371206/3x150 | Ø12 ØG.6x150 TRE | brazed | 12.00 | 170.00 | 6.00 | 20.00 |
| 371206/3X300 | Ø12 ØG.6x300 TRE | brazed | 12.00 | 320.00 | 6.00 | 20.00 |
| 371206/4 | Ø12x20x65 ØG.6 R5 TRE | brazed | 12.00 | 65.00 | 6.00 | 20.00 |
| 371206/4x100 | Ø12 ØG.6x100 TRE | brazed | 12.00 | 120.00 | 6.00 | 20.00 |
| 371206/4x150 | Ø12 ØG.6x150 TRE | brazed | 12.00 | 170.00 | 6.00 | 20.00 |
| 371206/4X300 | Ø12 ØG.6x300 TRE | brazed | 12.00 | 320.00 | 6.00 | 20.00 |
| 371206/6 | Ø12x20x65 ØG.6 R5 TRE | brazed | 12.00 | 65.00 | 6.00 | 20.00 |
| 371206/6X100 | Ø12 ØG.6x100 TRE | brazed | 12.00 | 120.00 | 6.00 | 20.00 |
| 371206/6X150 | Ø12 ØG.6x150 TRE | brazed | 12.00 | 170.00 | 6.00 | 20.00 |
| 371206/6X300 | Ø12 ØG.6x300 TRE | brazed | 12.00 | 320.00 | 6.00 | 20.00 |
| 371606/1 | Ø16x25x70 ØG.6 R6.5 TRE | brazed | 16.00 | 70.00 | 6.00 | 25.00 |
| 371606/3 | Ø16x25x70 ØG.6 R6.5 TRE | brazed | 16.00 | 70.00 | 6.00 | 25.00 |
| 371606/3x100 | Ø16 ØG.6x100 TRE | brazed | 16.00 | 125.00 | 6.00 | 25.00 |
| 371606/3X150 | Ø16 ØG.6x150 TRE | brazed | 16.00 | 175.00 | 6.00 | 25.00 |
| 371606/3X300 | Ø16 ØG.6x300 TRE | brazed | 16.00 | 325.00 | 6.00 | 25.00 |
| 371606/4 | Ø16x25x70 ØG.6 R6.5 TRE | brazed | 16.00 | 70.00 | 6.00 | 25.00 |
| 371606/4X100 | Ø16 ØG.6x100 TRE | brazed | 16.00 | 125.00 | 6.00 | 25.00 |
| 371606/4X150 | Ø16 ØG.6x150 TRE | brazed | 16.00 | 175.00 | 6.00 | 25.00 |
| 371606/4X300 | Ø16 ØG.6x300 TRE | brazed | 16.00 | 325.00 | 6.00 | 25.00 |
| 371606/6 | Ø16x25x70 ØG.6 R6.5 TRE | brazed | 16.00 | 70.00 | 6.00 | 25.00 |
| 371606/6x100 | Ø16 ØG.6x100 TRE | brazed | 16.00 | 125.00 | 6.00 | 25.00 |
| 371606/6x150 | Ø16 ØG.6x150 TRE | brazed | 16.00 | 175.00 | 6.00 | 25.00 |
| 371606/6X300 | Ø16 ØG.6x300 TRE | brazed | 16.00 | 325.00 | 6.00 | 25.00 |
| 371608/1 | Ø16x25x70 ØG.8 R6.5 TRE | brazed | 16.00 | 70.00 | 8.00 | 25.00 |
| 371608/3 | Ø16x25x70 ØG.8 R6.5 TRE | brazed | 16.00 | 70.00 | 8.00 | 25.00 |
| 371608/3x100 | Ø16 ØG.8x100 TRE | brazed | 16.00 | 125.00 | 8.00 | 25.00 |
| 371608/3x150 | Ø16 ØG.8x150 TRE | brazed | 16.00 | 175.00 | 8.00 | 25.00 |
| 371608/3X300 | Ø16 ØG.8x300 TRE | brazed | 16.00 | 325.00 | 8.00 | 25.00 |
| 371608/4 | Ø16x25x70 ØG.8 R6.5 TRE | brazed | 16.00 | 70.00 | 8.00 | 25.00 |
| 371608/4x100 | Ø16 ØG.8x100 TRE | brazed | 16.00 | 125.00 | 8.00 | 25.00 |
| 371608/4x150 | Ø16 ØG.8x150 TRE | brazed | 16.00 | 175.00 | 8.00 | 25.00 |
| 371608/4X300 | Ø16 ØG.8x300 TRE | brazed | 16.00 | 325.00 | 8.00 | 25.00 |
| 371608/6 | Ø16x25x70 ØG.8 R6.5 TRE | brazed | 16.00 | 70.00 | 8.00 | 25.00 |
| 371608/6x100 | Ø16 ØG.8x100 TRE | brazed | 16.00 | 125.00 | 8.00 | 25.00 |
| 371608/6x150 | Ø16 ØG.8x150 TRE | brazed | 16.00 | 175.00 | 8.00 | 25.00 |
| 371608/6X300 | Ø16 ØG.8x300 TRE | brazed | 16.00 | 325.00 | 8.00 | 25.00 |
| 372006/1 | Ø20x25x70 ØG.6 R9 TRE | brazed | 20.00 | 70.00 | 6.00 | 25.00 |
| 372006/3 | Ø20x25x70 ØG.6 R9 TRE | brazed | 20.00 | 70.00 | 6.00 | 25.00 |
| 372006/3x100 | Ø20 ØG.6x100 TRE | brazed | 20.00 | 125.00 | 6.00 | 25.00 |
